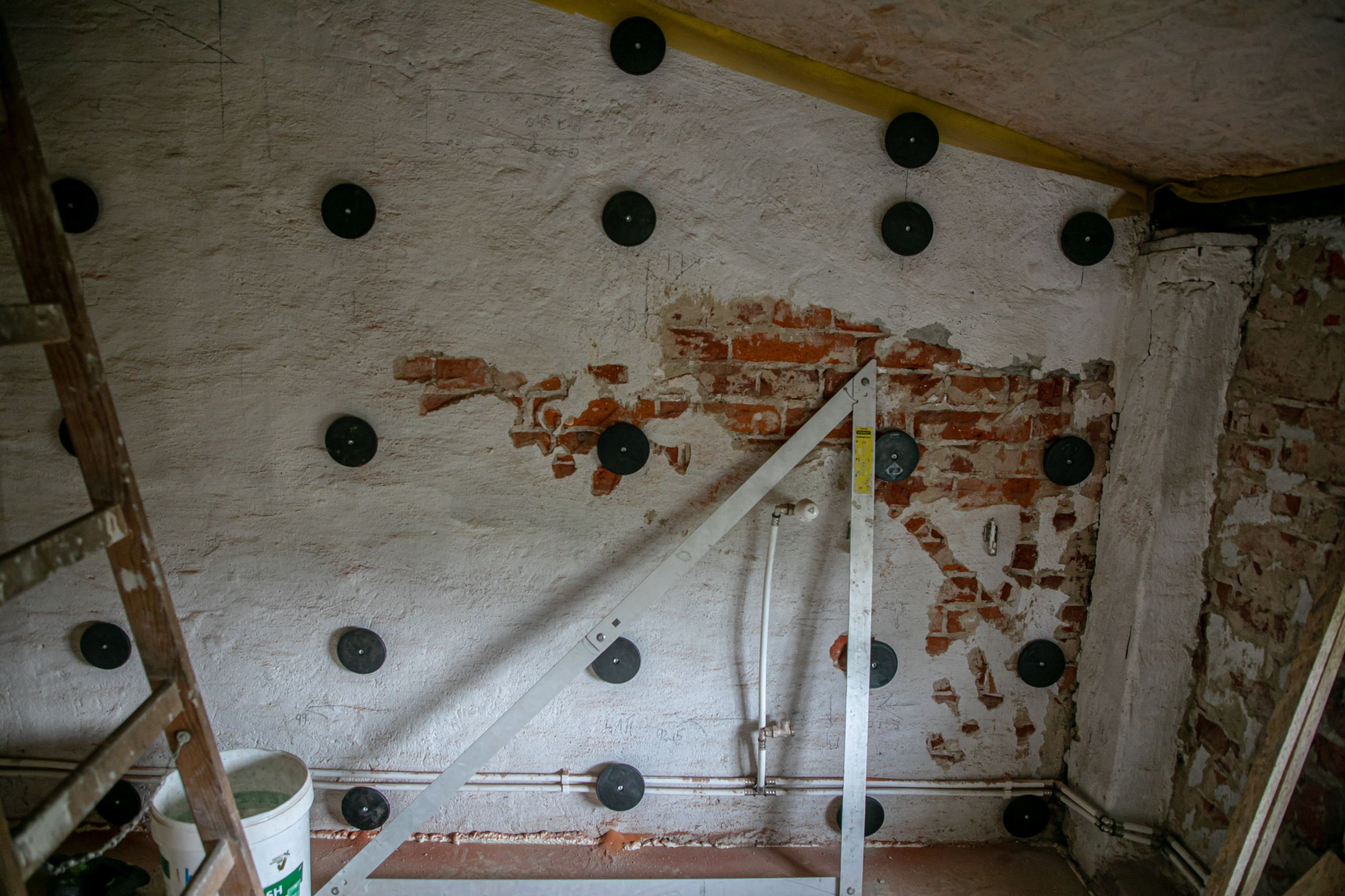

Opis
  • Łączniki tworzywowe ATLAS M-System 3G służą do zabudów i obudów na:
    - ścianach,
    - sufitach,
    - poddaszach,
    - podłogach (o obciążeniach eksploatacyjnych do max. 4 kN/m2).
  • Łączniki talerzykowe ATLAS M-system 3G są przeznaczone do mocowania wewnątrz pomieszczeń:
    ­- okładzin ściennych i sufitowych z płyt gipsowo-kartonowych - wg normy PN-EN 520-A1:2012, o grubości 12,5-25,0 mm (tylko w przypadkach zastosowań wewnętrznych),
    - ściennych i podłogowych płyt włóknisto-cementowych - kategorii A, B, C lub D wg normy PN-EN 12467:2013, o grubości 8,0-25,0 mm,
    ­- ściennych i sufitowych płyt drewnopochodnych - wg normy PN-EN 13986-A1:2015, o grubości 12,0-25,0 mm,
    - podłogowych płyt drewnopochodnych - wg normy PN-EN 13986-A1:2015, o grubości 22,0-25,0 mm.
  • System dedykowany jest zarówno do nowo wykańczanych pomieszczeń, jak i do prac remontowych - szczególnie przy adaptacji strychów i poddaszy na cele użytkowe lub też adaptacji użytkowanych pomieszczeń na inne cele.
  • Jest idealnym rozwiązaniem do wykonywania obudów kanałów wentylacyjnych i instalacyjnych, sufitów podwieszanych o zróżnicowanych poziomach, ukształtowanych pod skosem, itp.

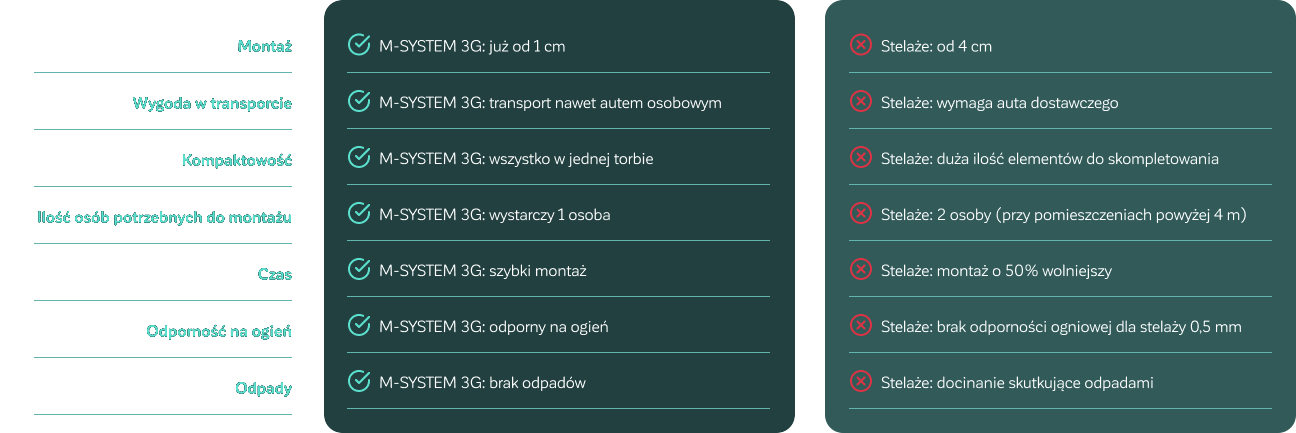

Właściwości

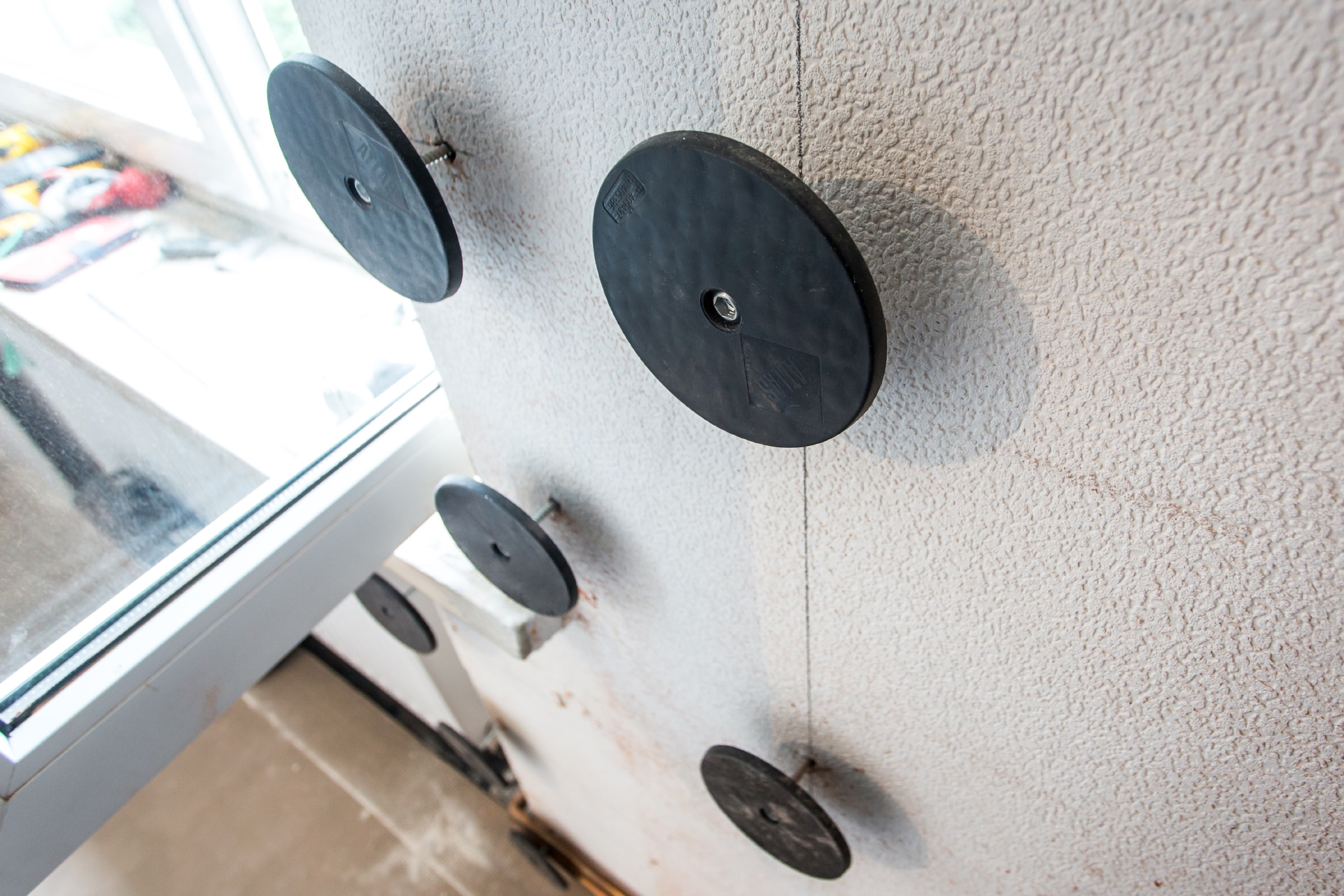

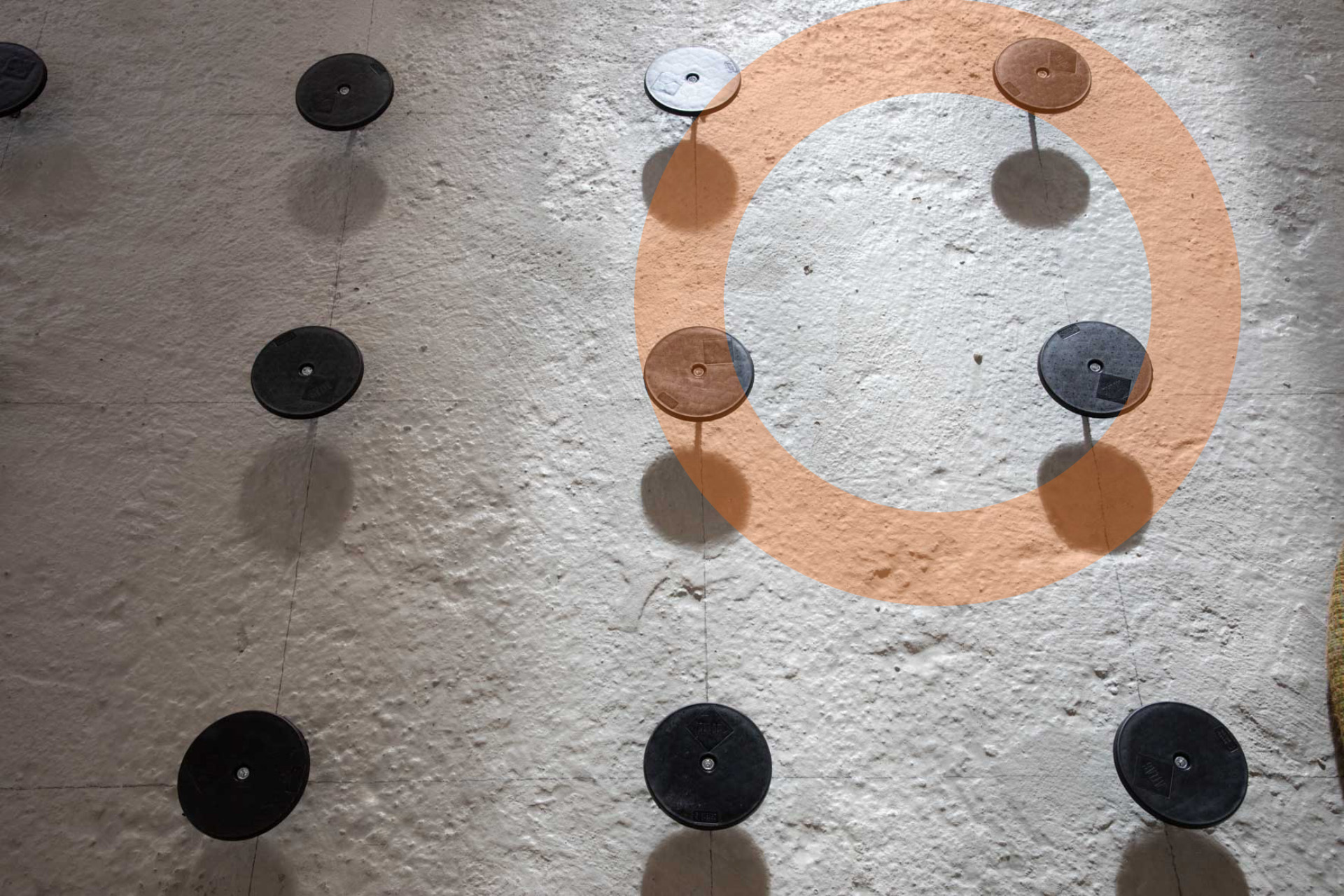

  • łatwy w montażu - mocowanie punktowe umożliwia wykonywanie prac (montaż łączników talerzykowych i płyt okładzinowych) przez jedną osobę
  • bardzo szybki postęp prac – mocowanie pełnowymiarowej płyty ogranicza się do dwóch etapów: wykonania kilkunastu otworów, w których należy zamocować łączniki oraz do przykręcenia płyty do talerzyków przy użyciu stalowych wkrętów
  • płynna regulacja dystansu pomiędzy płytą a podłożem oraz kąta nachylenia płyt poszycia (±27°) – dystans płyt od podłoża może być dowolnie regulowany, niezależnie od geometrii ścian lub wypraw tynkarskich, w zakresie 14-200 mm, a po zastosowaniu elementów przedłużających w przypadku sufitów nawet do ponad 500 mm. Umożliwia montaż okładzin z płyt pod kątem (max ±27°)
  • podłoże (zarówno mineralne, jak i drewniane) do mocowania ATLAS M-systemu 3G powinno być stabilne i nośne. Nie wymaga prac przygotowawczych: wyrównania, skucia spękanych wypraw tynkarskich, gruntowania, itp. – system umożliwia precyzyjny montaż płyt na bardzo nierównych lub spękanych wyprawach tynkarskich, w miejscach występowania uskoków ścian, itp.
  • możliwość korekty geometrii ścian w przypadku występowania narożników wklęsłych lub wypukłych o kącie innym niż 90° – łączniki mogą być stosowane jako element uzupełniający w przypadku klejenia płyt g-k do podłoży o bardzo dużych nierównościach (>20 mm). Mogą być wtedy osadzane lokalnie w miejscach występowania największych nierówności, bez konieczności wykonywania tzw. podklejek
  • możliwość bezkolizyjnego rozprowadzenia instalacji elektrycznych, wodnych i kanalizacyjnych oraz kanałów wentylacyjnych pod powierzchnią okładziny z płyt - w przypadku istniejącego orurowania lub okablowania, dają możliwość szybkiego montażu płyt przy zachowaniu wymaganej stabilności mocowania
  • możliwość łączenia ATLAS M-system 3G z:
  • - technologiami tradycyjnymi, takimi jak sufity tynkowane tynkiem gipsowym,
    - elementami sufitów dwu- lub więcej poziomowych, montowanych na bazie łączników 120 PP, 120 ZN lub 120 N,
    - płytami mocowanymi na systemach stelażowych
  • kompensowanie naprężeń – dzięki punktowemu mocowaniu pojedynczych płyt; płyty po zaszpachlowaniu tworzą sztywną tarczę, co eliminuje występowanie dalszych naprężeń pomiędzy nimi i zapobiega powstawaniu rys na połączeniach; tarcza jest oddylatowana w stosunku do okładzin sąsiednich ścian oraz sufitu, mając swobodę odkształceń
  • szybki montaż elementów obudów z płyt gipsowo-kartonowych - obniżanych sufitów na części ich powierzchni, elementów obudów na ścianach pomieszczeń, itp. Mogą być szybko montowane na wyznaczonych obszarach ścian i sufitów, sąsiadujących z wykończonymi już wcześniej wyprawami tynkarskimi, stanowiąc uzupełnienie wykończenia wnętrz
  • szybki montaż posadzek na istniejących podłogach bez konieczności prowadzenia prac rozbiórkowych, z pominięciem mokrych etapów prac i przerw technologicznych - bez dodatkowego obciążenia konstrukcji stropów
  • możliwość zredukowania odległości pomiędzy poszyciem a podłożem do 1 cm - co pozwala na zminimalizowanie strat kubatury pomieszczenia
  • wygoda i bezpieczeństwo w transporcie oraz składowaniu, ograniczenie transportu pionowego materiałów – niewielkie wymiary gabarytowe elementów systemu umożliwiają jego transport samochodami osobowymi, co nie jest możliwe w przypadku rozwiązań stelażowych; elementy nie blokują powierzchni składowej w pomieszczeniach, mogą być przechowywane na ograniczonej powierzchni na zewnątrz lub w samochodzie
ZUŻYCIE

Tablica 5. Rozstaw i zużycie ATLAS M-system 3G - ściany/sufity

przeznaczenie



rozstaw łączników [cm]
szerokość x długość

możliwości zabudowy

z 1 opakowania

sufity





40 x 40

ok. 3,5 m2

40 x 50

ok. 4    m2

40 x 60

ok. 5    m2

ściany





40 x 50

ok. 4    m2

60 x 40

ok. 5    m2

60 x 50

ok. 6    m2



Tablica 6. Rozstaw i zużycie ATLAS M-system 3G – poddasza użytkowe

 przeznaczenie

rozstaw krokwi

[cm]

rozstaw osiowy łączników

na krokwi [cm]

możliwości zabudowy

z 1 opakowania

poddasza

70

50

ok.7 m2

80

45

ok. 7 m2

90

40

ok. 7 m2



Tabele 5-6 przedstawiają rozstaw łączników dla pojedynczego poszycia z płyt g-k. Podwójne poszycie z płyt g-k może być stosowane jedynie na ścianach, wówczas rekomendowany rozstaw łączników to 60 cm x 60 cm.

Grubość płyt g-k (9,5 mm oraz 12,5 mm) nie ma wpływu na rozstaw łączników, jednak należy pamiętać o zamówieniu dłuższych wkrętów do ich mocowania do talerzyków.



Tablica 7. Rozstaw i zużycie ATLAS M-system 3G – podłogi

przeznaczenie

maksymalny rozstaw łączników [cm]

możliwości zabudowy

z 1 opakowania

podłogi

62,5 x 62,5

ok. 7 m2

Opakowania

Produkt dostępny jest w dwóch oddzielnych zestawach:
- na podłogi,
- na sufity, ściany i poddasza.

Element
zestawu

Przeznaczenie

Ilość sztuk

w opakowaniu

Na ściany, sufity, poddasza

Na podłogi

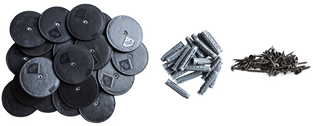

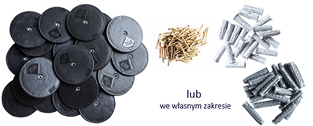

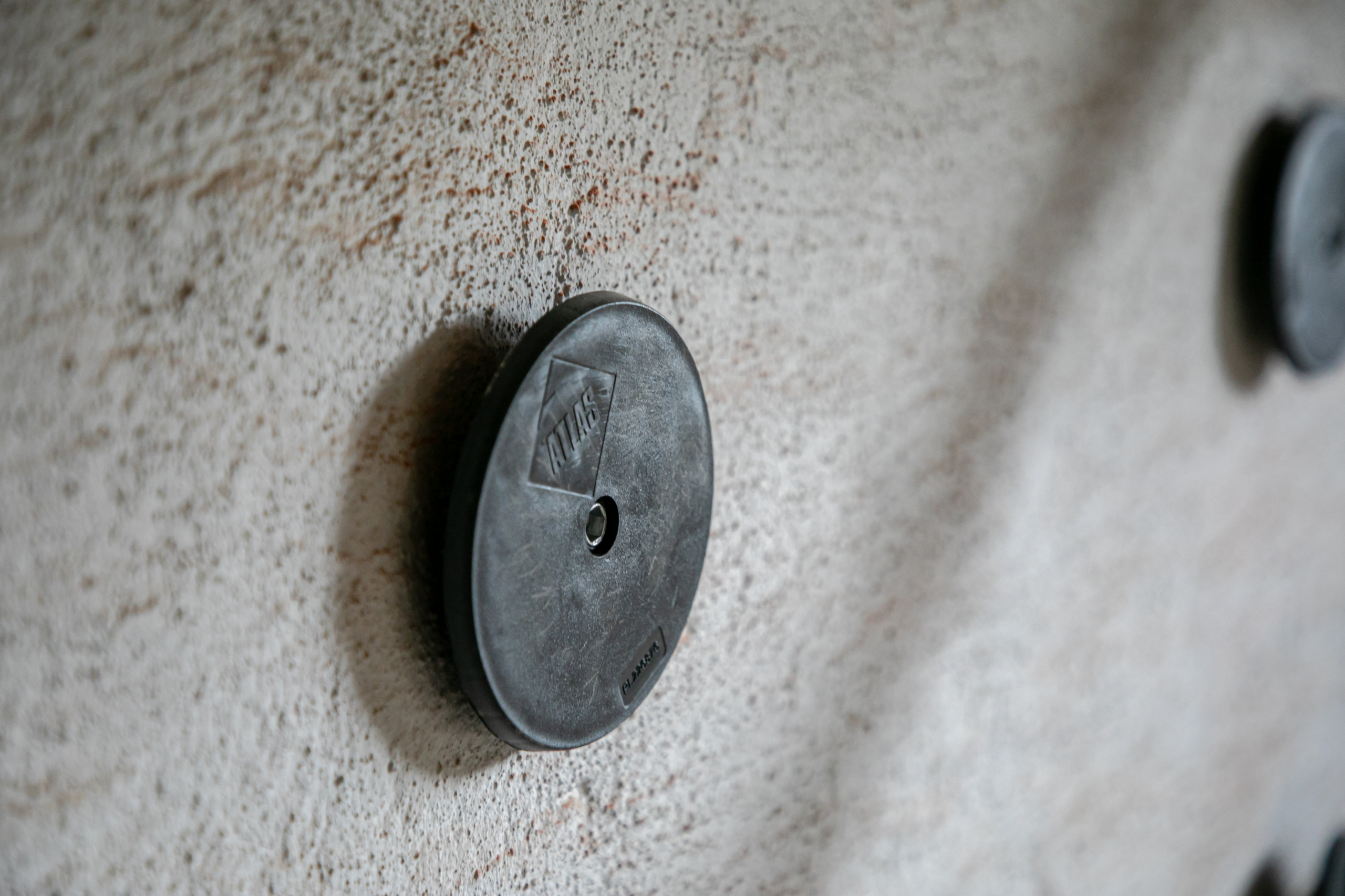

talerze montażowe

(KT 3G 120 PP z polipropylenu)



o średnicy zewnętrznej
ø 120 mm, z perforacją lub bez perforacji, z osadzonym elementem kulowym ze stopu cynku,
z gwintem wewnętrznym M8

21

elementy mocujące

w formie trzpienia zakończonego
z jednej strony gwintem M8 z kołnierzem oporowym



­   3GL M8/ø6,5
z gwintem o średnicy zewnętrznej ø 6,5 mm

­   3 GL M8/M6*
(wyłącznie do sufitów)
z gwintem M6, z nakrętką kontrującą lub bez nakrętki

3 GL M8/ø8,5
z gwintem

o średnicy

zewnętrznej  ø 8,5 mm)



21

element

kotwiący
w podłożu:

(tuleje tworzywowe rozporowe

z polipropylenu),



­   L50 ø10 BX
o średnicy

 zewnętrznej ø 10 mm i długości L=50 mm

­   UNO-08*
o średnicy

zewnętrznej Ø8 mm i długości 32 mm

­   UNO-10
o średnicy zewnętrznej Ø 10 mm i długości 36 mm

­   L60 ø12 BX*
o średnicy zewnętrznej ø 12 mm i długości L=60 mm

21

wkręty stalowe zabezpieczone
przed korozją

o wymiarach
Ø 3,5 x 25 mm (oksydowane)

o wymiarach
Ø 3,5 x 35 mm (ocynkowane)

84
